Melyek a DC -megszakítók vezetékezési módszerei?

A DC tápegységekben, például az új energiatermelés, a vasúti tranzit és az adatközpontokban, a DC -megszakítók alapvető berendezések az áramköri biztonság biztosítása érdekében. Huzalozási módszereik közvetlenül befolyásolják a rendszer stabilitását és a hibavédelem hatékonyságát. Az alkalmazás forgatókönyvei és terhelési jellemzői szerintDC megszakítókelsősorban egypólusú vezetékekre, dupla pólusú vezetékekre, gyűrűs vezetékekre és vegyes vezetékekre oszlanak. Mindegyik módszernek egyedi technikai előnyei vannak és alkalmazási körük van.

Egypólusú vezetékek: Egy egyszerű és hatékony alapvető megoldás

Az egypólusú vezeték a leggyakoribb DC megszakító csatlakozási módszer. A pozitív vagy negatív vonalat egyetlen megszakítón keresztül szabályozza, és általában az alacsony feszültségű egyenáramú energiaelosztó rendszerekben használják. A napenergia-fotovoltaikus energiatermelés húros inverterében az egypólusú megszakító sorozatban van csatlakoztatva a pozitív vonallal. Ha túláram vagy rövidzárlati hiba következik be, a hibaáramkör gyorsan levágható. Ennek a módszernek egy egyszerű szerkezete és olcsó költsége van, de nem tudja elkülöníteni a pozitív és negatív pólusokat egyszerre. Ezt egy földelő védelmi eszközzel kell használni. Ez alkalmas forgatókönyvekre, amelyek érzékenyek a térre és a költségekre, például az otthoni energiatároló rendszerekre.

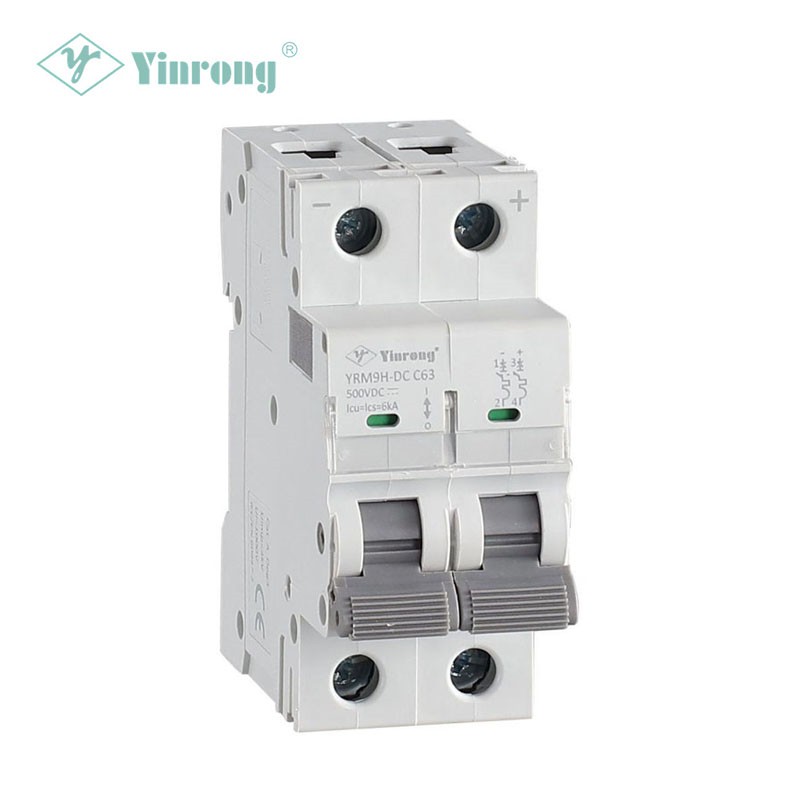

Bipoláris vezetékek: Magas biztonságú, teljes pólusú védelem

A bipoláris vezetékek két megszakítót használnak a pozitív és a negatív vonalak szabályozására, amelyek felismerik a pozitív és a negatív pólusok egyidejű vágását, jelentősen javítva a hibaelszigetelési képességet. A városi vasúti tranzit vontatási tápellátási rendszerében a bipoláris áramköri megszakító sorozatban van csatlakoztatva az érintkezési hálózat pozitív és negatív pólusaival. Ha fázis-fázisú rövidzárlat vagy földelési hiba jelentkezik, akkor gyorsan levághatja a teljes pólusú áramot, hogy megakadályozza a hiba terjedését. Az unipoláris vezetékkel összehasonlítva a bipoláris oldat biztonságosabb, de a berendezések költsége és a telepítési hely követelmények növekednek. Nagyfeszültségű és nagy kapacitású egyenáramú rendszerekhez, például nagyfeszültségű egyenáramú átviteli （HVDC）-konverterállomásokhoz alkalmas.

Gyűrűs vezetékek: A redundáns kialakítás biztosítja a folyamatos tápegységet

A gyűrűs vezetékek több DC-megszakítót összekötnek egy zárt hurkú hálózatba, és szegmentált vezérlés révén megvalósítja a tápegység redundanciáját. Az adatközpont DC megszakíthatatlan tápegységének (DC UPS) rendszerében a gyűrűs vezetékek lehetővé teszik más megszakítók számára, hogy automatikusan bezárják és fenntartsák az áramellátást, amikor bármely megszakító meghibásodik, jelentősen javítva a rendszer megbízhatóságát. Ezt a módszert intelligens vezérlési stratégiákkal kell kombinálni, hogy az egyes megszakítók állapotát valós időben és gyorsan válthassák. Gyakran használják a forgatókönyvekben, amelyek rendkívül magas követelményekkel járnak az áramellátás folytonosságára, de a vezetékek bonyolultsága és a kontroll költségei magas.

Hibrid vezetékek: Testreszabott adaptáció az összetett igényekhez

Komplex munkakörülmények esetén a hibrid vezetékek több módszert egyesítenek a funkcionális komplementaritás elérése érdekében. Például a hajó egyenáramú hálózatában a fő tápegység bipoláris vezetékeket használ a biztonság biztosítása érdekében, míg a másodlagos terhelési ág egypólusú vezetékeket használ a költségek csökkentésére; Néhány új energia mikrohálózati projekt egyesíti a gyűrűs vezetékeket a bipoláris megszakítókkal, hogy figyelembe vegyék a redundáns tápegységet és a teljes pólusos védelmet. A hibrid vezetékeket a rendszer topológiájának, a terhelési jellemzőknek és a védelmi követelményeknek megfelelően kell testreszabni, amely teszteli a mérnöki csapat átfogó megoldási képességeit.

Az új energiaipar gyors fejlődésével,DC áramköri megszakító A huzalozási technológia az integráció és az intelligencia felé fejlődik. A megszakítók új generációja a beépített érzékelők és kommunikációs modulok révén támogatja a távoli megfigyelést és a hiba-előítéletet, valamint az optimalizált vezetékes megoldásokkal tovább javíthatja a DC rendszer biztonsági és üzemeltetési és karbantartási hatékonyságát. A kiválasztás és a tervezés során a vállalkozásoknak átfogóan mérlegelniük kell a rendszer feszültségszintjét, a terhelési tulajdonságokat és a gazdaságot, és ki kell választaniuk a legmegfelelőbb kábelezési megoldást, hogy szilárd védelmi vonalat készítsenek az elektromos rendszer stabil működéséhez.
