Miért elengedhetetlenek a 2P 125A miniatűr megszakítók a megbízható egyenáramú elektromos védelemhez

Absztrakt:Mivel a modern fotovoltaikus és kommunikációs rendszerek egyre inkább a megbízható egyenáram-elosztástól függenek, a hatékony áramkörvédelem elengedhetetlenné vált.Galaxy Fusebiztosítja a2P 125A miniatűr megszakítókTúlterhelés elleni védelmet, rövidzárlat elleni védelmet és biztonságos áramkör-leválasztást igénylő egyenáramú alkalmazásokhoz tervezték. Az YRM9-125DC platformon alapuló megszakítók támogatják az igényes kisfeszültségű egyenáramú rendszereket, miközben DIN-sínes telepítést, 10 kA-es megszakítókapacitást és megfelelnek az IEC 60947-2 és GB/T 14048.2 szabványoknak.

Tartalomjegyzék

• Mik azok a 2P 125A miniatűr megszakítók?
• Hogyan működnek a 2P 125A miniatűr megszakítók?
• Mik a legfontosabb jellemzők?
• Mik a műszaki adatok?
• Hol használják általában?
• Hogyan válasszuk ki a megfelelő egyenáramú megszakítót?
• Mit kell figyelembe venni a telepítés során?
• Gyakran Ismételt Kérdések
• Következtetés

Mik azok a 2P 125A miniatűr megszakítók?

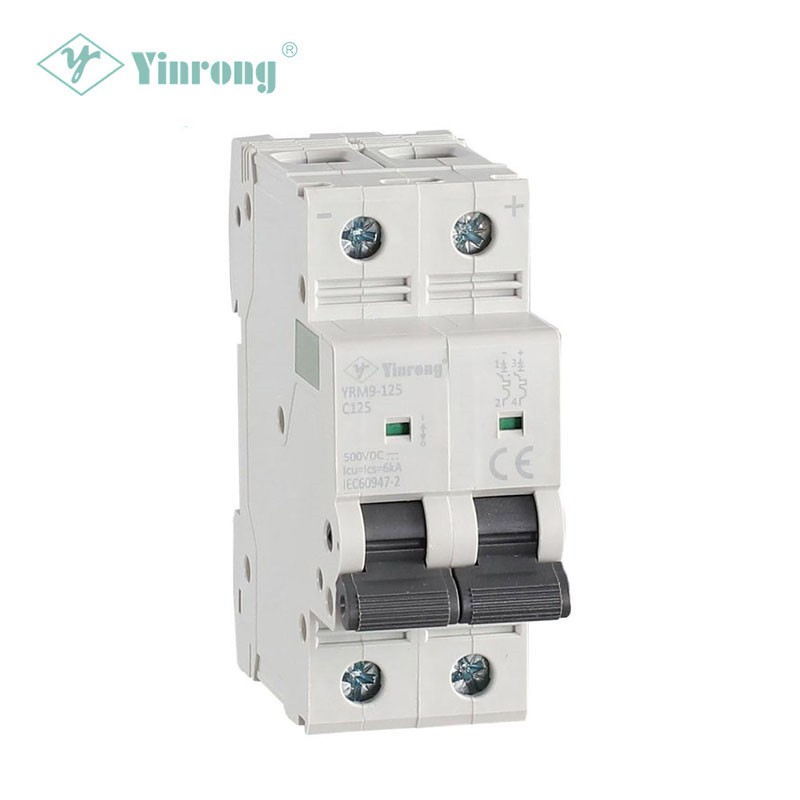

A 2P 125A miniatűr megszakítóegy egyenáramú védelmi eszköz, amelyet a rendellenes áramviszonyok megszakítására és az áramkör szükség esetén történő leválasztására terveztek. A „2P” jelölés kétpólusú konfigurációra utal, míg a 125A az adott modell névleges áramát jelöli.

Ellentétben a hagyományos biztosítékokkal, amelyeket működés után általában cserélni kell, a megszakító a megfelelő hibavizsgálat után visszaállítható. Ez különösen hasznos az elektromos rendszerekben, ahol fontos a szervizelhetőség, a karbantartás hatékonysága és a gyors helyreállítás.

A Galaxy Fuse termékinformációi szerint az YRM9-125DC sorozat egyenáramú rendszerekhez készült, különösenkommunikációs infrastruktúra és fotovoltaikus rendszerek. A termékcsalád támogatja az 1P, 2P, 3P és 4P konfigurációkat, 80A-tól 125A-ig terjedő névleges áramerősséggel és 250VDC-től 1000VDC-ig terjedő egyenfeszültségű konfigurációkat a pólusszámtól függően.

A védelmi lehetőségeket összehasonlító vásárlók számára kritikus fontosságú az általános célú váltakozóáramú megszakító és az erre a célra tervezett DC megszakító közötti különbség megértése, mivel az egyenáramú hiba megszakítása különböző elektromos kihívásokat jelent. A rendszer egyenfeszültségének és hibaállapotainak megfelelő megszakító kiválasztása hozzájárul a védelem általános megbízhatóságának javításához.

Hogyan működnek a 2P 125A miniatűr megszakítók?

A mini megszakító elsődleges célja az áramkör leválasztása, ha az áram meghaladja az elfogadható működési feltételeket. Egyenáramú telepítésnél a megszakítót a rendszerfeszültségnek és a várható hibaáramnak megfelelően kell megtervezni és névlegesen beállítani.

A védelmi elvet három fontos funkción keresztül lehet figyelembe venni:

• Túlterhelés elleni védelem:A megszakító akkor reagál, ha az áram elegendő ideig a megengedett üzemi szint felett marad.
• Rövidzárlat elleni védelem:Gyorsan megszakítja a lényegesen nagyobb hibaáramot, hogy csökkentse a berendezés károsodásának kockázatát.
• Elkülönítés:Az áramkör leválasztható ellenőrzés, szervizelés vagy karbantartás során.

Az YRM9-125DC műszaki információ 1,05In, 1,3In, 8In és 12In-nél határozza meg az időáram tesztelését. A megadott vizsgálati körülmények között a magasabb hibaáram-szintek gyors kioldási viselkedéshez kapcsolódnak, támogatva a megszakító rövidzárlatvédelmi funkcióját.

Melyek a 2P 125A miniatűr megszakítók főbb jellemzői?

Az ipari vagy megújuló energia felhasználású egyenáramú kismegszakító kiválasztásakor az elektromos teljesítményt a telepítés kényelmével és a hosszú távú használhatósággal együtt kell értékelni.

1. Kétpólusú védelem

A 2P konfiguráció praktikus megoldást nyújt az egyenáramú elosztó áramkörök számára, ahol két pólust kell együtt kapcsolni vagy leválasztani. Ez leegyszerűsítheti a rendszer védelmét és karbantartását.

2. Magas áramerősség

A 125 A névleges feszültség miatt ez a megszakítóosztály alkalmas nagyobb áramerősségű egyenáramú elosztási alkalmazásokhoz, ahol a kisebb MCB névleges teljesítmény nem biztosít elegendő kapacitást. Az YRM9-125DC család 80A–125A névleges áramú opciókat takar.

3. DC feszültség képesség

Az egyenáramú feszültség képessége kulcsfontosságú szempont az áramkörvédelmi berendezések vásárlásakor. A termékleírások a 250 VDC és 1000 VDC közötti konfigurációkat azonosítják a póluselrendezésnek megfelelően, így a család egy sor egyenáramú architektúrára alkalmazható.

4. 10 kA megszakítási kapacitás

Az YRM9-125DC termékinformáció az a10 kA megszakítóképesség. Ez a jellemző fontos annak értékelésekor, hogy egy védőberendezés biztonságosan megszakítja-e a várható hibaáramot a tervezett beépítési helyen.

5. Telepítés DIN-sínre

A DIN-sínre szerelhető szerelés lehetővé teszi az elektromos elosztókba és kapcsolószekrényekbe történő kényelmes beépítést. A cserét és a karbantartást is egyszerűbbé teheti a rendszerintegrátorok és az elektromos vállalkozók számára.

6. Nemzetközi szabványoknak való megfelelés

A termék dokumentációja azonosítja a megfeleléstIEC 60947-2ésGB/T 14048.2. A vásárlóknak a beszerzés előtt mindig ellenőrizniük kell a pontos modellre és a tervezett piacra vonatkozó tanúsítási és vizsgálati dokumentációt.

Mik a műszaki adatok?

A műszaki előírásoknak kell a kiindulópontnak lennie annak eldöntésekor, hogy egy 2P 125A-es miniatűr megszakító megfelelő-e egy adott egyenáramú telepítéshez.

A fenti specifikációk a gyártó által közzétett termékinformációkon alapulnak. Mivel a feszültség és az áramerősség függhet a pontos oszlopkonfigurációtól és a telepítési feltételektől, a mérnöki csapatoknak meg kell erősíteniük a végső kiválasztást a legújabb műszaki dokumentáció alapján a megrendelés előtt.

Hol használják általában?

A DC védelem, a nagy áramkapacitás és a kompakt DIN-sínes telepítés kombinációja ezt a típusú megszakítót számos elektromos alkalmazásra alkalmassá teszi.

Napelemes fotovoltaikus rendszerek

A fotovoltaikus berendezések több egyenáramú áramkört tartalmaznak a napelem modulok, kombináló berendezések, vezérlők, akkumulátorok és inverterek között. A megfelelően kiválasztott egyenáramú megszakítók védelmet és leválasztást biztosíthatnak az elosztó architektúra megfelelő pontjain.

Kommunikációs rendszerek

A távközlési és kommunikációs infrastruktúra gyakran az egyenáramú áramelosztáson alapul. A megbízható áramkörvédelem segít a hibás ágak szétválasztásában, és támogatja a karbantartást anélkül, hogy szükségtelenül leállítaná a nem érintett áramköröket.

DC elosztó panelek

Az ipari vezérlőrendszerek és egyenáramú elosztószekrények megfelelő névleges kismegszakítókat használhatnak az egyes kimenő áramkörök védelmére, miközben fenntartják a strukturált védelmi stratégiát.

Energiatároló és kapcsolódó egyenáramú berendezések

Ahol egy egyenáramú áramellátó rendszer nagyobb áramerősségű leágazásvédelmet igényel, a megfelelő névleges megszakító a teljes védelmi architektúra részét képezheti. Az akkumulátoros energiatároló alkalmazások azonban megkövetelik a hibaáram, a feszültség, a megszakítási képesség, a koordináció és az alkalmazandó szabványok gondos értékelését.

Hogyan válasszuk ki a megfelelő egyenáramú megszakítót?

A 2P 125A-es miniatűr megszakító kiválasztását soha nem szabad kizárólag az áramerősség alapján választani. A megbízható kiválasztási folyamat a teljes elektromos környezetet figyelembe veszi.

1. Erősítse meg a rendszer feszültségét.A megszakító névleges egyenfeszültségének meg kell felelnie vagy meg kell haladnia a tényleges rendszerkövetelményt.
2. Számítsa ki a tervezési áramot.Válassza ki a folyamatos terhelésnek és a vonatkozó elektromos tervezési követelményeknek megfelelő névleges áramot.
3. Határozza meg a várható rövidzárlati áramot.A megszakítóképességnek meg kell felelnie a beépítési pont hibaszintjének.
4. Ellenőrizze a pólus konfigurációját.Ellenőrizze, hogy a rendszerarchitektúra 1P, 2P, 3P vagy 4P védelmet igényel-e.
5. Ellenőrizze a vezeték kompatibilitását.A kábel méretének, a kivezetéseknek, a csatlakozási módnak és a telepítési feltételeknek kompatibilisnek kell lenniük a kiválasztott megszakítóval.
6. Tekintse át a szabványokat és a tanúsítványokat.Győződjön meg arról, hogy a termékdokumentáció megfelel a célpiacra vonatkozó előírásoknak és vevői követelményeknek.
7. Fontolja meg a telepítést és a karbantartást.A DIN-sínre szerelés és az egyértelmű azonosítás javíthatja a panelek felépítését és a szolgáltatás hatékonyságát.

Beszerző csapatok számára, akik aKínai gyártó vagy szállító, a műszaki dokumentációt a gyártási képesség, a minőség-ellenőrzési folyamatok, a tanúsítás, a szállítási képesség és az értékesítés utáni támogatás mellett kell értékelni.

Mit kell figyelembe venni a telepítés során?

A megfelelő telepítés ugyanolyan fontos, mint a megfelelő megszakító kiválasztása. A jó minőségű áramkörvédő készülék nem tudja kompenzálni a hibás vezetékezést, az elégtelen vezetékméretet vagy a nem megfelelő rendszerkialakítást.

• Kövesse a gyártó bekötési rajzát és a telepítési utasításokat.
• Az áramkör feszültség alá helyezése előtt ellenőrizze a DC polaritást és a kivezetés azonosítását.
• A névleges áramnak és a telepítési környezetnek megfelelő vezetékeket és kapcsokat használjon.
• Ellenőrizze a meghúzási nyomatékot a vonatkozó műszaki dokumentáció szerint.
• Ellenőrizze a megszakító feszültségét és megszakítási kapacitását a tényleges rendszerállapotokhoz képest.
• Rendszeresen ellenőrizze a csatlakozásokat túlmelegedés, lazaság vagy mechanikai sérülések jelei szempontjából.
• Csak szakképzett elektromos személyzet végezhet telepítést, tesztelést, hibaelhárítást vagy karbantartást.

A közzétett YRM9-125DC információk a maximális 25 mm²-es vezetékcsatlakozást és a DIN-sínes telepítést is azonosítják, így hasznos információkkal szolgálnak a paneltervezők számára a szekrények elrendezésének tervezésekor.

Gyakran Ismételt Kérdések

Mit jelent a 2P egy 125A-es kismegszakítón?

A „2P” azt jelenti, hogy a megszakítónak két pólusa van. Egyenáramú védelmi rendszerben a pontos kapcsolási és leválasztási elrendezést az elektromos architektúra és a vonatkozó előírások szerint kell meghatározni.

A 2P 125A MCB alkalmas napelemes rendszerekhez?

Megfelelő egyenáramú fotovoltaikus alkalmazásokban használható, ha névleges feszültsége, névleges áramerőssége, megszakítóképessége, oszlopkonfigurációja és telepítési követelményei megfelelnek a rendszer kialakításának. Az YRM9-125DC kifejezetten napelemes fotovoltaikus és kommunikációs alkalmazásokhoz készült.

Mekkora az YRM9-125DC megszakítóképessége?

A közzétett termékinformáció meghatározza a10 kA megszakítóképesség. A tényleges alkalmasságot még a beépítési helyen várható rövidzárlati áramhoz képest kell értékelni.

Milyen szabványoknak felel meg a termék?

A gyártó azonosítjaIEC 60947-2ésGB/T 14048.2mint a termékre vonatkozó szabványok. A vevőknek kérniük kell az aktuális megfelelőségi és tanúsítási dokumentációt konkrét beszerzési követelményeikhez.

Mennyi a mechanikai élettartam?

A közzétett specifikációk mechanikai élettartamot tartalmaznak20.000 ciklus. A tényleges élettartam az üzemi feltételektől, a kapcsolási gyakoriságtól, a környezeti feltételektől és az alkalmazási követelményektől függhet.

Következtetés

A megbízható egyenáramú áramkör védelméhez többre van szükség, mint egyszerűen a megfelelő áramerősségű megszakító kiválasztására. Egy alkalmas2P 125A miniatűr megszakítókombinálnia kell a megfelelő egyenfeszültség-képességet, a megszakítóképességet, a póluskonfigurációt, a telepítési kompatibilitást és az elismert szabványokat. A Galaxy Fuse YRM9-125DC platformját olyan alkalmazásokhoz tervezték, mint például a fotovoltaikus és kommunikációs rendszerek, közzétett specifikációival, beleértve a 80–125 A névleges áramot, akár 10 kA megszakítóképességet, a DIN-sínre szerelt telepítést, valamint az IEC 60947-2 és GB/T 14048.2 szabványoknak való megfelelést.

Ha megbízható egyenáramú áramkör-védelmet szerez egy fotovoltaikus projekthez, kommunikációs rendszerhez, elosztó panelhez vagy más ipari alkalmazáshoz,lépjen kapcsolatba velünka feszültség, az áram, a póluskonfiguráció, a telepítési követelmények és a projekt specifikációinak megbeszélésére. A Galaxy Fuse termékinformációkat és műszaki támogatást tud nyújtani a megfelelő áramkörvédelmi megoldás meghatározásához.
