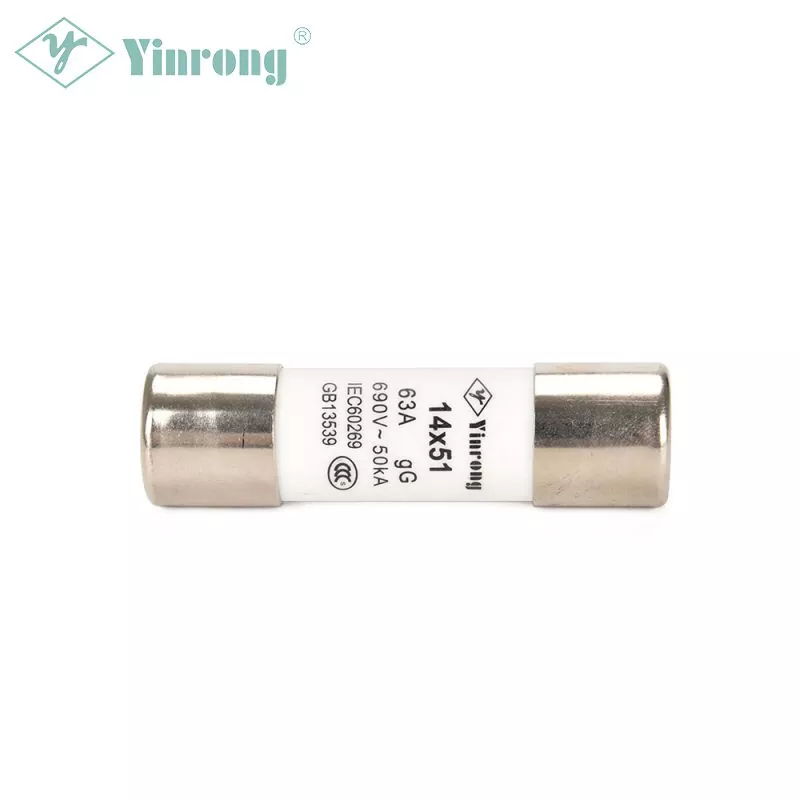

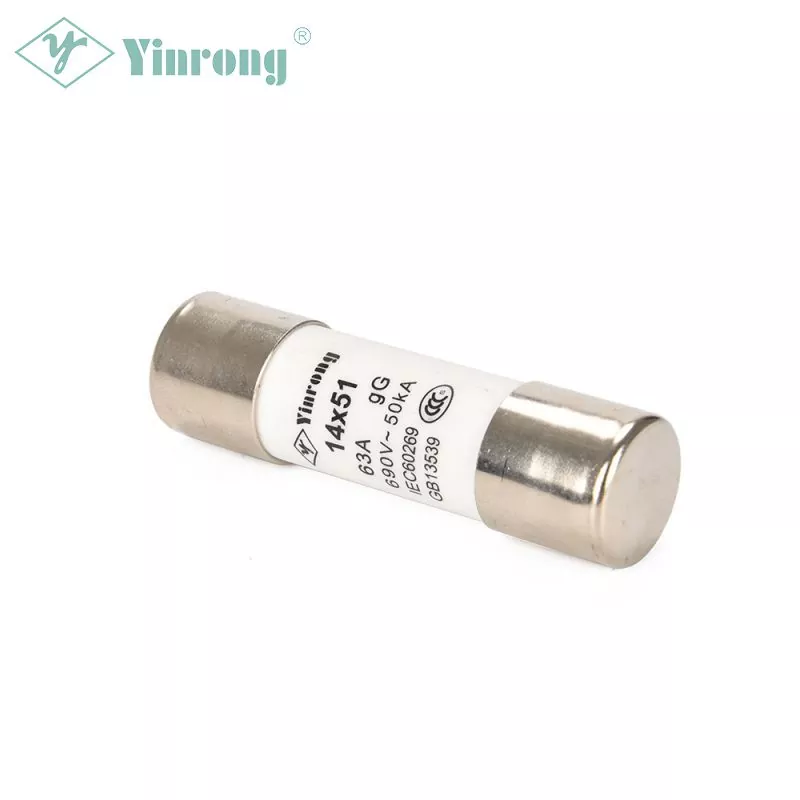

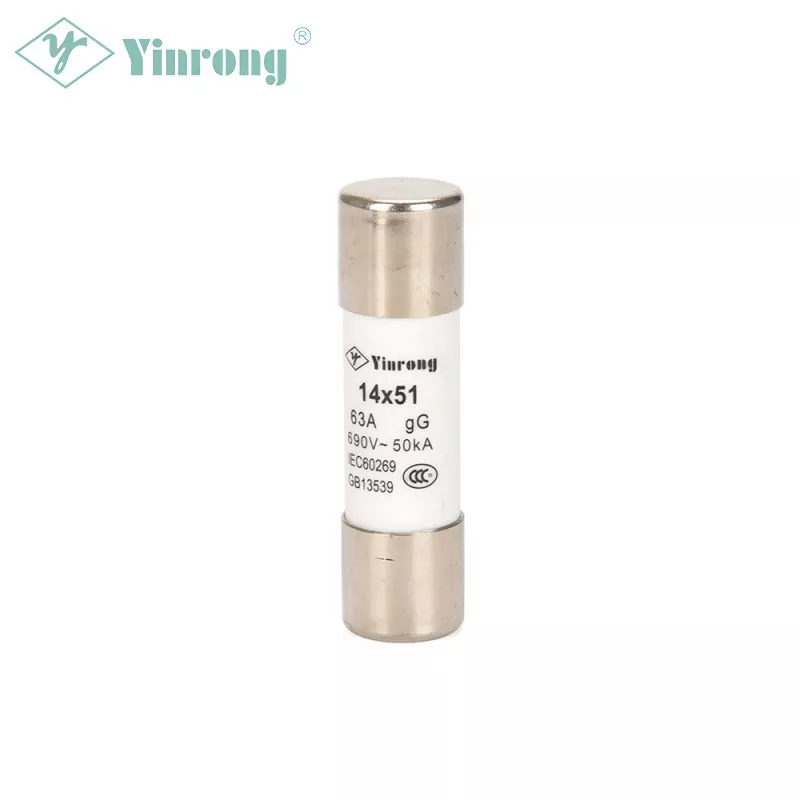

14X51 hengeres gG biztosíték

A Yinrong egy kínai cég, amely az RT18-63 14X51 hengeres gG biztosíték gyártására és gyártására specializálódott, amelyet kifejezetten az ipari alkalmazásokban általánosan előforduló rövidzárlati áramok és túlterhelési áramok elleni gyors védelemre terveztek. Az RT18-63 14x51 mm-es hengeres gG A biztosíték 14x51 mm-es biztosítékcsatlakozómérettel rendelkezik, így ideális a 690 V-ig működő általános ipari áramkörök, például motorok, transzformátorok, alacsony feszültségelosztó és vezérlőáramkörök védelmére. Az RT18-63 14x51 mm-es hengeres gG biztosítékkal kompatibilis biztosítéktartó az RT18-63 14x51 mm-es biztosítéktartó, amely a V0 szabványnak megfelelő égésgátló burkolattal és az ujjak biztonságát szolgáló holtfront kialakítással rendelkezik. Továbbá az RT18-63 A 14X51 hengeres gG biztosíték a sínre van bekötve, és 1P/2P/3P/4P konfigurációkban kapható, hogy megfeleljen a különböző telepítési követelményeknek.

Kérdés küldése

termékleírás

A Yinrong egy kínai vállalat, amely az RT18-63 14X51 hengeres gG biztosíték gyártására és gyártására specializálódott, amelyet arra terveztek, hogy gyors védelmet nyújtson az ipari alkalmazásokban gyakran előforduló rövidzárlati áramok és túlterhelési áramok ellen. Az RT18-63 14X51 hengeres gG biztosítékot 14x51 mm-es biztosítékcsatlakozó mérettel tervezték, így ideális választás a 690 V-ig működő általános ipari áramkörök védelmére, beleértve a motorokat, transzformátorokat, alacsony feszültségelosztót és vezérlő áramköröket. Ehhez a biztosítékhoz az ajánlott biztosítéktartó az RT18-63 14x51 mm-es biztosítéktartó, amely a V0 szabványoknak megfelelő égésgátló héjjal és ujjbiztos holtfront kialakítással rendelkezik. Ezenkívül az RT18-63 14X51 hengeres gG biztosíték egy gyűjtősínre köthető, kényelmes telepítési lehetőségeket biztosítva, és 1P/2P/3P/4P konfigurációkban is elérhető, hogy megfeleljen a különböző telepítési követelményeknek.

Névleges feszültség

500V/690V

Névleges áram

2-63A

Breaking Capacity

500V-100KA/690V-80KA

Működési osztály

gG/gL;aR;aM

Pólus

Támogatja az 1P/2P/3P/4P biztosítéktartót

Szabvány/megfelelőség

-IEC 60269-2

-GB/T13539.2

Tanúsítványok

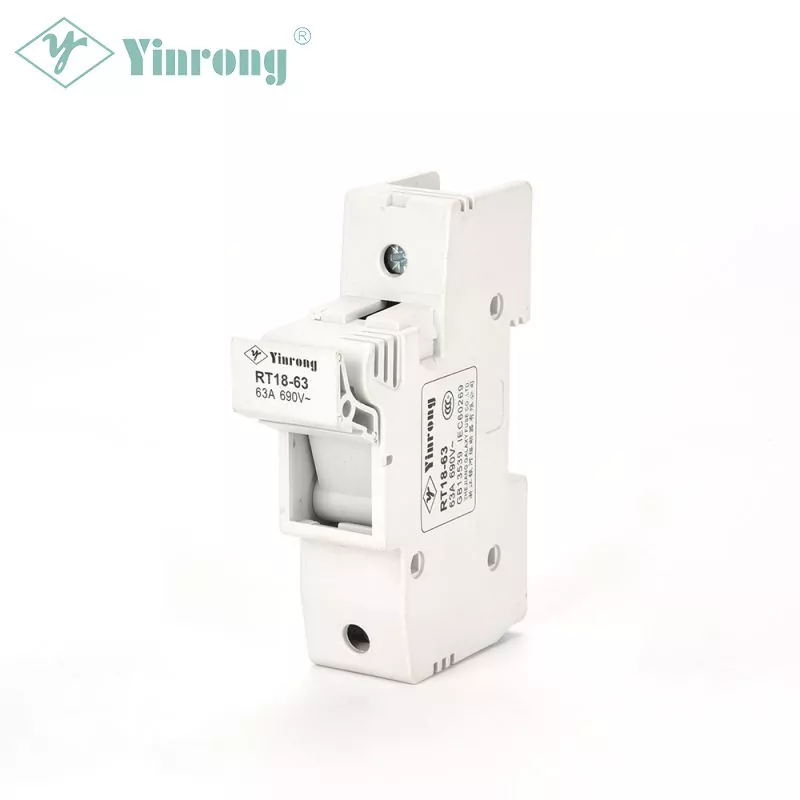

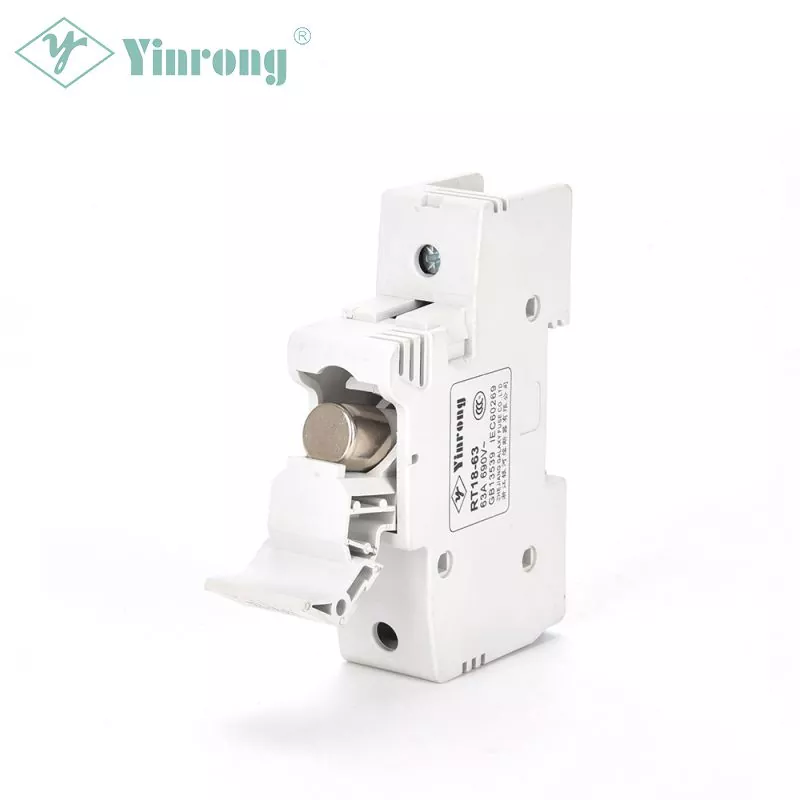

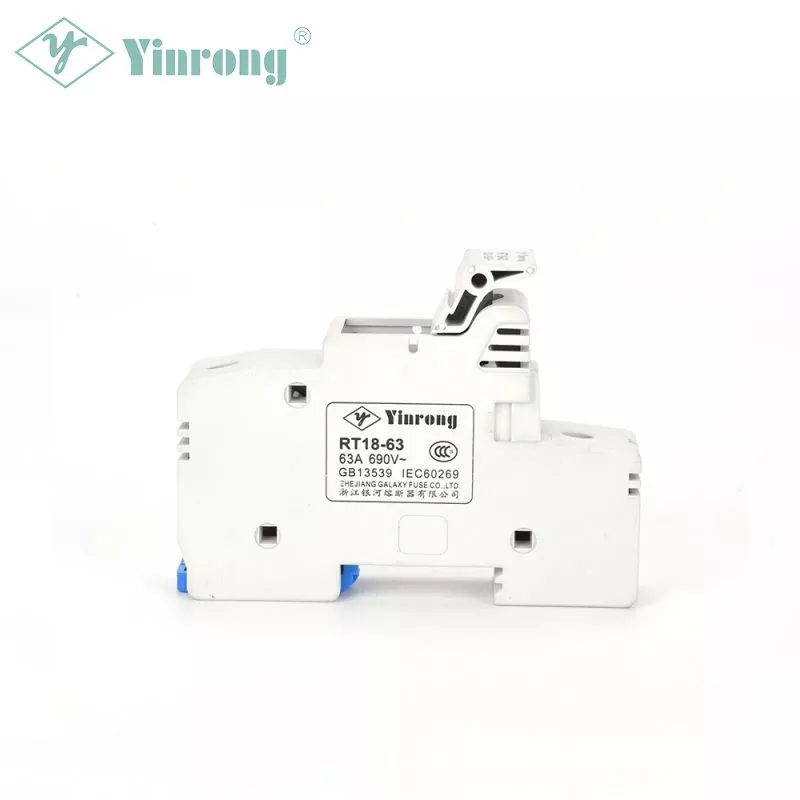

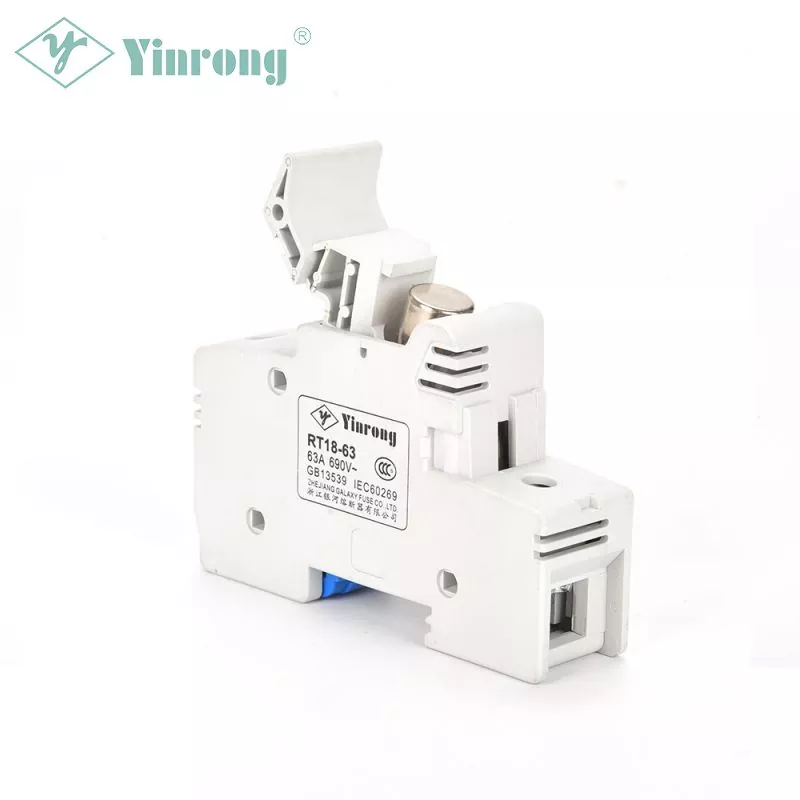

Kompatibilis biztosítéktartó

RT18-63

Tulajdonságok és előnyök

- 250 VAC, 380 VAC, 500 VAC és 690 VAC elektromos elosztó áramkörök és különféle ipari alkalmazások lefedése.

-2A-tól 63A-ig elérhető amper

- Teljes körű védelem, félvezető védelem és motorvédelem

- Szabványos hengeres felépítés

- Alacsony teljesítmény disszipáció az alacsonyabb hőmérséklet-emelkedés érdekében

-Din sínre szerelés

A 14X51 hengeres gG biztosíték alkalmazásai

- Általános ipari alkalmazás

- Motoros meghajtás

- LV hálózatok

- Elektromos szekrény

- Szilárdtest relék

- Félvezető eszközök

- Teljesítmény egyenirányító

- Szünetmentes energiaellátó rendszer

Származási ország

Kínai Népköztársaság

Paraméterek

Modell/Méret	Névleges feszültség (V)	Névleges áram (A)	Teljes méret
Modell/Méret	Névleges feszültség (V)	Névleges áram (A)	ÏC	A	Ábra.
10,3x38T	500V/690V	2,4,,6,10,12,16,20,25,32	10.3	38	1. ábra
5x20	250V	0,5,1,2,3,4,6,10,12,13	5	20	2. ábra
5x25	250V	0,5,1,2,3,4,6,10,12,16	5	25
6x20	250V	0,5,1,2,3,4,6,10,12,16	6	20
6,3x23	250V	0,5,1,2,3,4,6,10,12,16,20	6.3	23
6,3x25	250V	0,5,1,2,3,4,6,10,12,16,20	6.3	25
6,3x31,5	250V/500V	0,5,1,2,3,4,6,10,12,16,20	6.3	31.5
8,5x23	250V	0,5,1,2,3,4,6,10,12,16,20,25	8.5	23
8,5x31,5	250V/500V	0,5,1,2,3,4,6,10,12,16,20,25	8.5	31.5
8,5x36	250V/500V	1,2,3,4,6,10,12,16,20,25,32	8.5	36
10x30	250V/500V	2,4,6,10,12,16,20,25,32	10	30
10,3x28,5	250V/500V	2,4,6,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250V/500V	2,4,6,10,12,16,20,25,32	10.3	31.5
10,3x34	250V/500V	2,4,6,10,12,16,20,25,32	10.3	34
10,3x38	500V/690V	2,4,6,10,12,16,20,25,32	10.3	38
10,3x65	690V/1000V	2,4,6,10,12,16,20,25,32	10.3	65
14,3x38	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51
14,3x65	690V/1000V	2,4,6,10,12,16,20,25,32,40,50	14.3	65
15x50	500V/690V	16,20,25,32,40,50	15	50
16,7x35	250V/500V	16,20,25,32,40,50,63	16.7	35
18x37	250V/500V	2,4,6,10,12,16,20,25,32,40,50,63	18	37
18x50	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	18	50
20,5x40	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22,2x58	500V/690V	16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	500V/690V	32,40,50,63,80	27	60
27x139	690V/1000V	32,40,50,63	27	139
27x147	690V/1000V	32,40,50,63	27	147
30x57	500V/690V	16,20,25,32,40,50,63,80,100,125	30.1	57
14,3x51H	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51	3. ábra
20,5x76H	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114H	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127H	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22,2x58H	500V/690V	16,20,25,32,40,50,63,80,100,125	22.2	58
27x139H	690V/1000V	32,40,50,63	27	139
27x147H	690V/1000V	32,40,50,63	27	147
