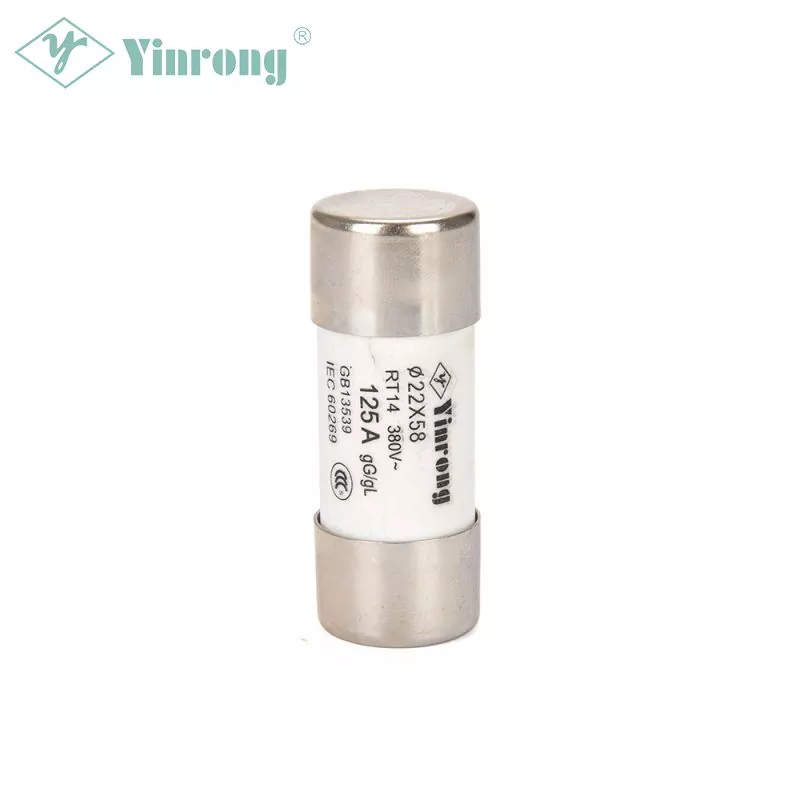

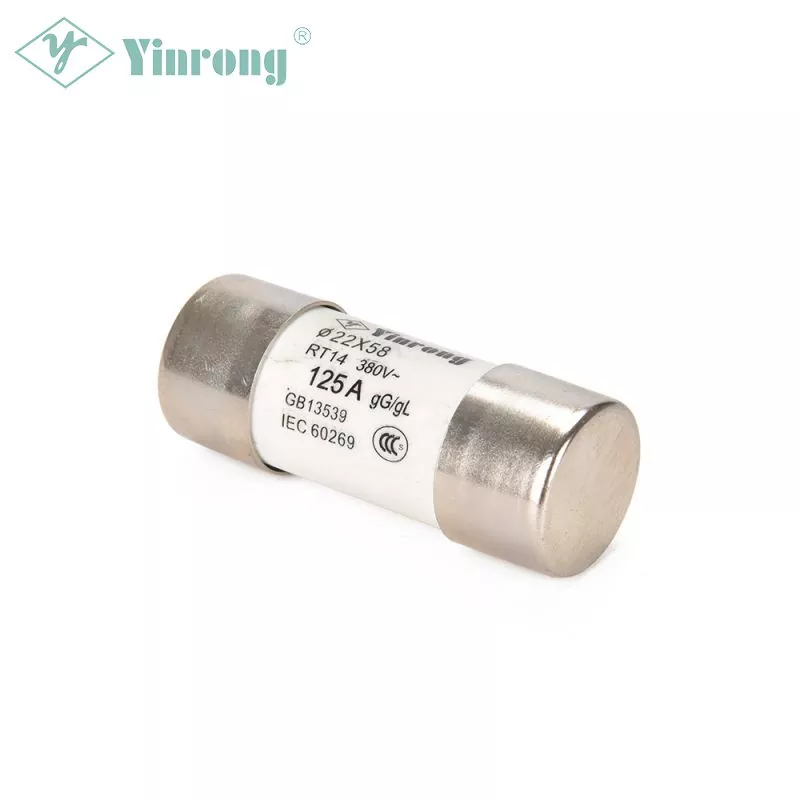

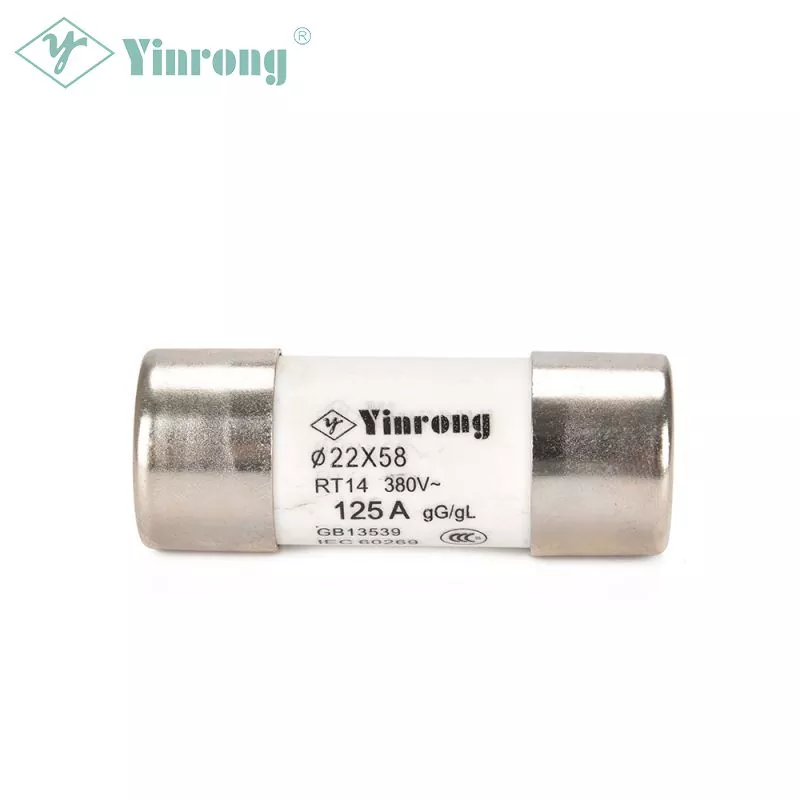

22x58 hengeres gG biztosíték

A Yinrong az RT18-125 22x58 hengeres gG biztosítékok gyártására és gyártására szakosodott vállalat, amelyet kifejezetten arra terveztek, hogy gyors védelmet biztosítson az ipari alkalmazásokban gyakran előforduló rövidzárlati áramok és túlterhelési áramok ellen. Az RT18-125 22x58 hengeres A gG Fuse 22x58 mm-es biztosítékcsatlakozóméretet használ, így kiválóan alkalmas 690 V-ig működő általános ipari áramkörök, például motorok, transzformátorok, alacsony feszültségelosztó és vezérlőáramkörök védelmére. Az ajánlott biztosítéktartó az RT18-125 22x58 mm-es hengereshez A gG biztosíték az RT18-125 22x58 mm-es biztosítéktartó, amely lángálló, V0 héjjal és ujjbiztos holtfront kialakítással van felszerelve. Ezen túlmenően az RT18-125 22x58 mm-es hengeres gG biztosíték egy sínre köthető a kényelmes telepítés érdekében, és 1P/2P/3P/4P változatban is elérhető, hogy megfeleljen a különféle telepítési követelményeknek az ügyfelek igényei szerint.

Kérdés küldése

termékleírás

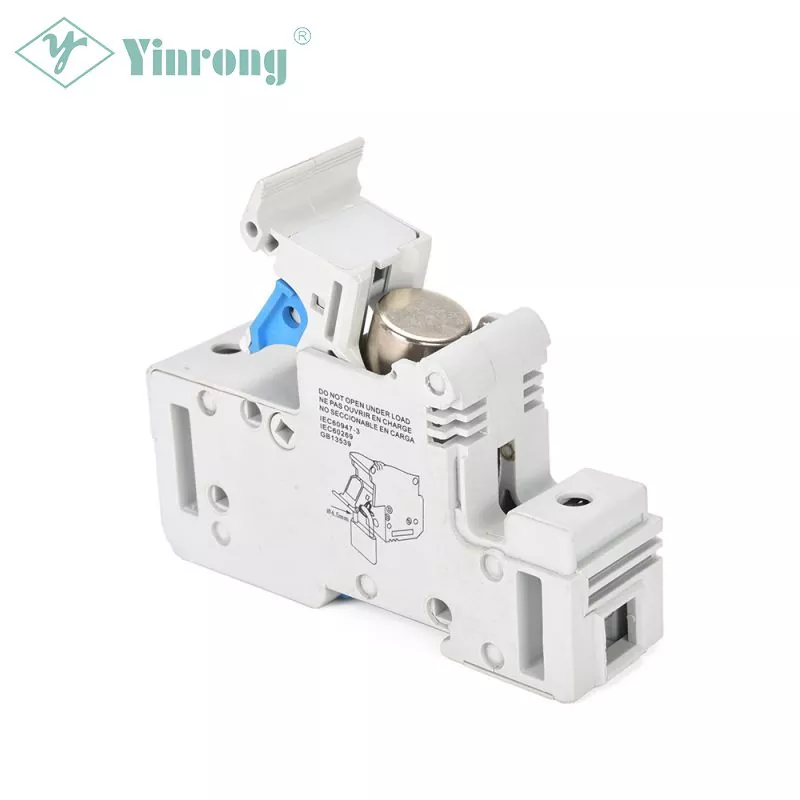

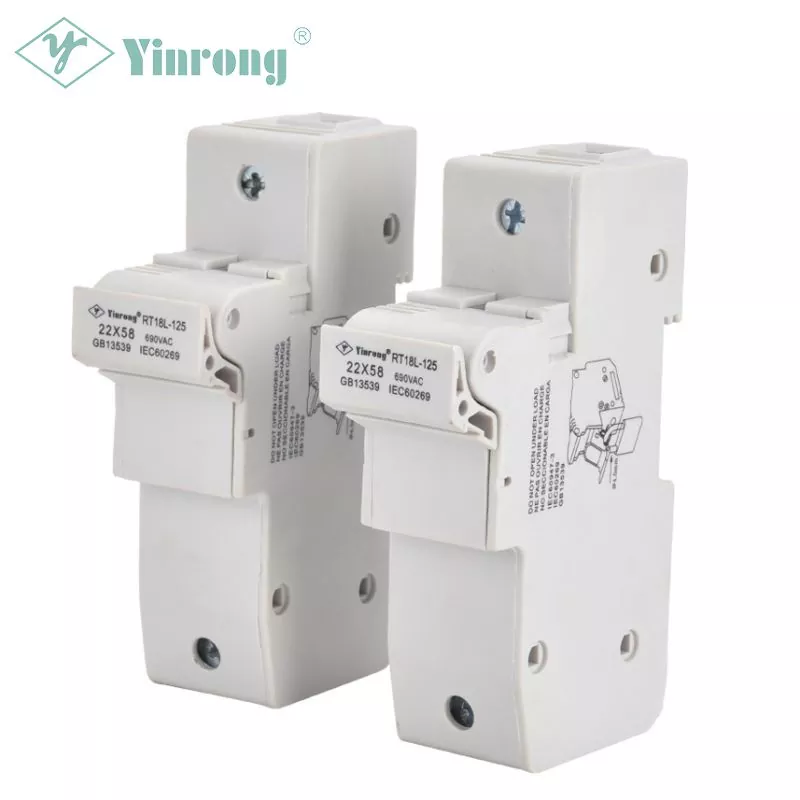

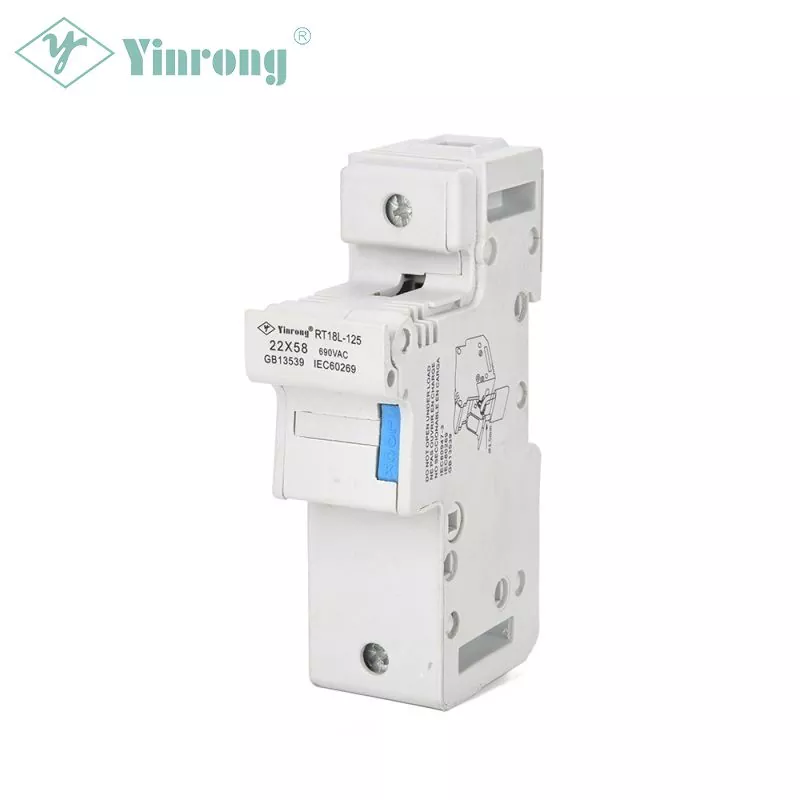

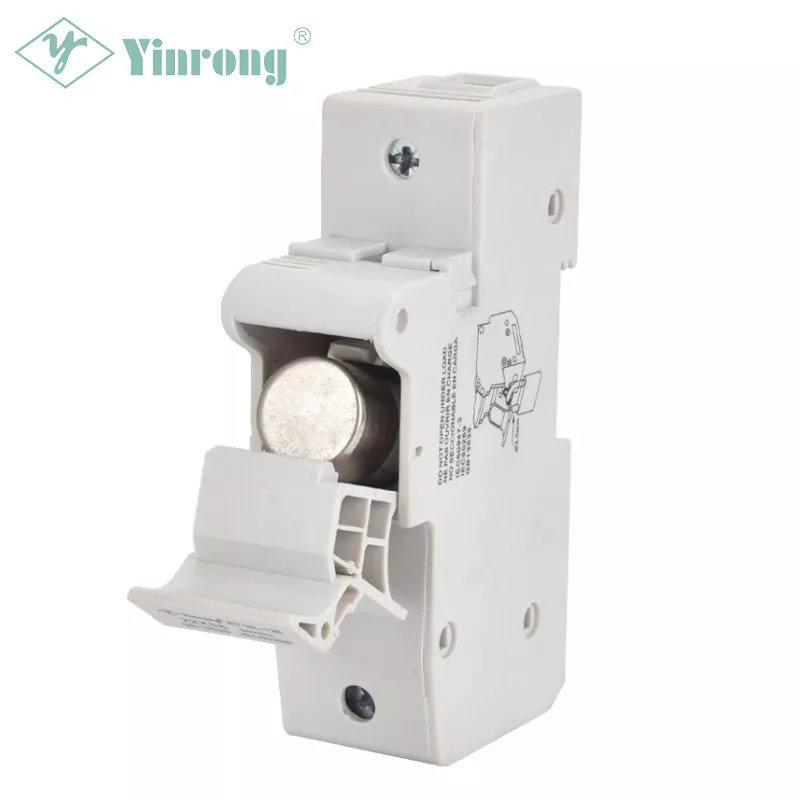

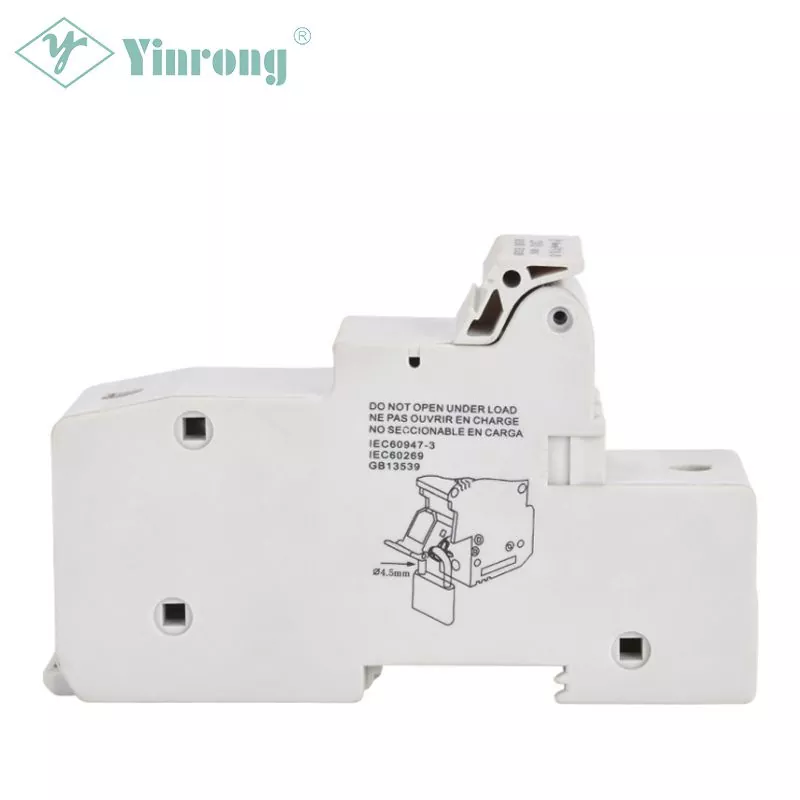

A Yinrong az RT18-125 22x58 hengeres gG biztosíték gyártására és gyártására specializálódott, amelyet általában arra terveztek, hogy gyors védelmet biztosítson az ipari alkalmazásokban gyakran előforduló rövidzárlati áramok és túlterhelési áramok ellen. Az RT18-125 22x58 hengeres gG biztosítékot kifejezetten 690 V-ig működő általános ipari áramkörökhöz tervezték, beleértve a motorokat, transzformátorokat, kisfeszültségű elosztó- és vezérlőáramköröket, 22x58 mm-es biztosítékcsatlakozó mérettel. Az RT18-125 22x58 hengeres gG biztosítékhoz ajánlott biztosítéktartó az RT18-125 22x58 mm-es biztosítéktartó, amely lángálló V0-besorolású héjjal és ujjbiztos holtfronttal rendelkezik a nagyobb biztonság érdekében. Ezenkívül az RT18-125 22x58 hengeres gG biztosíték egyszerűen egy sínre köthető a kényelmes telepítés érdekében, és 1P/2P/3P/4P konfigurációkban is elérhető, hogy megfeleljen a különböző telepítési követelményeknek, az ügyfelek igényei szerint.

Névleges feszültség

500V/690V

Névleges áram

16-125A

Breaking Capacity

500V-100KA/690V-80KA

Működési osztály

gG/gL;aR;aM

Pólus

Támogatja az 1P/2P/3P/4P biztosítéktartót

Szabvány/megfelelőség

-IEC 60269-2

-GB/T13539.2

Tanúsítványok

Kompatibilis biztosítéktartó

RT18-125

Tulajdonságok és előnyök

- 250 VAC, 380 VAC, 500 VAC és 690 VAC elektromos elosztó áramkörök és különféle ipari alkalmazások lefedése.

-16A-tól 125A-ig terjedő áramerősség érhető el

- Teljes körű védelem, félvezető védelem és motorvédelem

- Szabványos hengeres felépítés

- Alacsony teljesítmény disszipáció az alacsonyabb hőmérséklet-emelkedés érdekében

-Din sínre szerelés

22x58 hengeres gG biztosíték alkalmazása

- Általános ipari alkalmazás

- Motoros meghajtás

- LV hálózatok

- Elektromos szekrény

- Szilárdtest relék

- Félvezető eszközök

- Teljesítmény egyenirányító

- Szünetmentes energiaellátó rendszer

Származási ország

Kínai Népköztársaság

Paraméterek

Modell/Méret	Névleges feszültség (V)	Névleges áram (A)	Teljes méret
Modell/Méret	Névleges feszültség (V)	Névleges áram (A)	ÏC	A	Ábra.
10,3x38T	500V/690V	2,4,,6,10,12,16,20,25,32	10.3	38	1. ábra
5x20	250V	0,5,1,2,3,4,6,10,12,13	5	20	2. ábra
5x25	250V	0,5,1,2,3,4,6,10,12,16	5	25
6x20	250V	0,5,1,2,3,4,6,10,12,16	6	20
6,3x23	250V	0,5,1,2,3,4,6,10,12,16,20	6.3	23
6,3x25	250V	0,5,1,2,3,4,6,10,12,16,20	6.3	25
6,3x31,5	250V/500V	0,5,1,2,3,4,6,10,12,16,20	6.3	31.5
8,5x23	250V	0,5,1,2,3,4,6,10,12,16,20,25	8.5	23
8,5x31,5	250V/500V	0,5,1,2,3,4,6,10,12,16,20,25	8.5	31.5
8,5x36	250V/500V	1,2,3,4,6,10,12,16,20,25,32	8.5	36
10x30	250V/500V	2,4,6,10,12,16,20,25,32	10	30
10,3x28,5	250V/500V	2,4,6,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250V/500V	2,4,6,10,12,16,20,25,32	10.3	31.5
10,3x34	250V/500V	2,4,6,10,12,16,20,25,32	10.3	34
10,3x38	500V/690V	2,4,6,10,12,16,20,25,32	10.3	38
10,3x65	690V/1000V	2,4,6,10,12,16,20,25,32	10.3	65
14,3x38	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51
14,3x65	690V/1000V	2,4,6,10,12,16,20,25,32,40,50	14.3	65
15x50	500V/690V	16,20,25,32,40,50	15	50
16,7x35	250V/500V	16,20,25,32,40,50,63	16.7	35
18x37	250V/500V	2,4,6,10,12,16,20,25,32,40,50,63	18	37
18x50	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	18	50
20,5x40	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22,2x58	500V/690V	16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	500V/690V	32,40,50,63,80	27	60
27x139	690V/1000V	32,40,50,63	27	139
27x147	690V/1000V	32,40,50,63	27	147
30x57	500V/690V	16,20,25,32,40,50,63,80,100,125	30.1	57
14,3x51H	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51	3. ábra
20,5x76H	500V/690V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114H	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127H	690V/1000V	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22,2x58H	500V/690V	16,20,25,32,40,50,63,80,100,125	22.2	58
27x139H	690V/1000V	32,40,50,63	27	139
27x147H	690V/1000V	32,40,50,63	27	147
